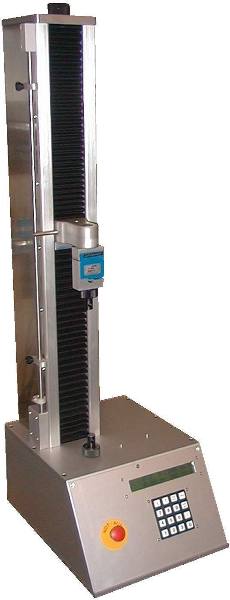

Prisvärd komplett provningsmaskin för att testa mekaniska egenskaper hos materialier och produkter med en

kraftbehov upp till 3 kN (TH2730) och
kraftbehov upp till 10 kN (TH3630)

Maskinen är allsidig användbara  och tack vara den inbyggda kontrollen kan den själva utföra provningen (standalone).Resultatet (kantdatan) visas i displayn.

Medels seriella gränssnittet (RS 232) anslutas PC till maskinen där man på skärmen kan utföra en parametrering (se tabellen nedan) av mätresultatet som kan sedan skrivas ut.

Leveransomfattning  ingår en styrnings- och dataregisterings- software för Windows.

Den kompakta,
prisfördelaktiga
komplettalösningen !

klicka här för tekn. data

klicka här för större bild

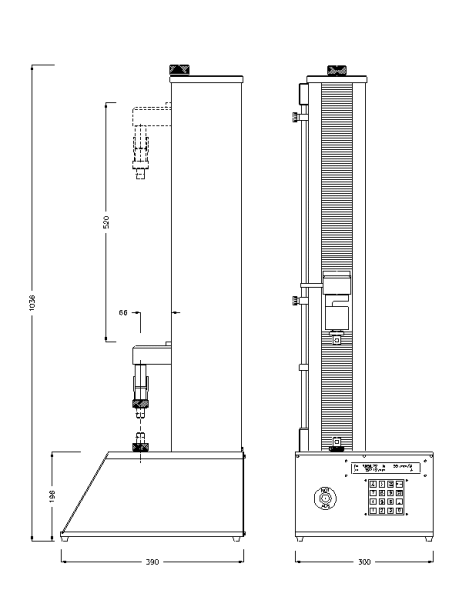

Ritning på TH2730 klicka här

Systemet TH2730 & TH3630 är idealt och passar för alla slags mekaniska belastnings- test av fiber, kablar, rör och klister-bindemedel etc.  Apparaten lämpar sig till provning av drag-hållfasthet, töjning, tryckhållfasthet, kompres-sion,avskärning, avtryckningskraft, avdragskraft, flexibilitet och andra fysikaliska krafter vid stort antal av materialier och komponenterna.

 Användningsexempel ...

  • Kvalitetsssäkerhet

  • Process utveckling

  • Utveckling  av materialier och komponenterna

  • Granskning av produktegenskaperna

  • Varuingångskontroll

  • Granskning av reservmateralier

  • Allmän problemupplösning

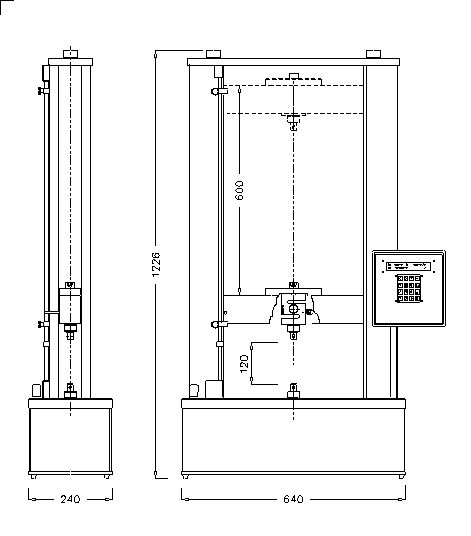

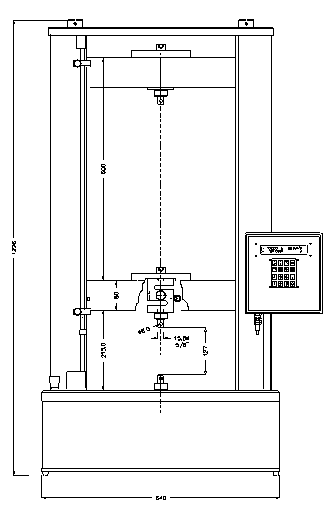

Ritning på TH3630 klicka här

Rekommenderade fastspänningsverktyg

ser exempel eller enligt order

gå till slutet av den sidan


Materialtests och produktprovning, insatsområden

Avdragningstest

  • Förbindningsdelar

  • Textilmantel

  • Klisterförbindning

  • Förslutningsförbindelse

Automobil - Industrier

  • Sitt- och Inredningsvaror

  • Skumplast

  • Klisterämne

  • Elastomere

  • Gummi

  • Skumplastmaterialier

  • Latex

  • Snöre och textilie

  • Kabelförbindelser

  • Stickförbindelser

Biomedicin  & Medicinteknik

  • Materialier & vävnader

  • Mediciniska komponente

  • Trådar

  • Slangar

  • Nådlar

Elektroteknik

  • Byggnadsdelar

  • Stick - förbindelser

  • Kontaktstyrka

Konsumgods

Plaststoffämne

  • Klisterremsor

  • Folie

  • Magnetband

  • Nylon

  • Acetate

  • Elastomere

  • Gummi

  • Skumplastmaterialier

  • Latex

Livsmedel

Metaller

  • Ädelmetall

  • Kopparlits

  • Kompoundfiber

Textilindustrier

  • Garn och textilier

  • Trådar

  • Stoff

  • Överdrag

  • Gördel

  • Läder - skinn

rpacknings -  Industrier

  • Förpackningsmaterial

  • Papper

  • Kartong

  • Trä





Standardtests...

  • Flexibilitet och klippning

  • Friktion

  • Stress och elastiska egenskap

  • Kompression och dämpning

  • Mikrotöjning - test

  • Mikromekaniska egenskaper

  • Överprövning av belastnings-förmåga & brottbelastning

  • Tänjbarhet

  • Dragkraft

  • Tryckkraft

  • Avdragstest

Karakteristik....

  • Robust  uppbyggnade, stabilt, fast och noggrant

  • inbyggd mikroprocessor styrad lastcell, positionerna och hastighet

  • Manuella styrningsmodus är tillgängligt även utan PC

  • Enkel betjäning, inte någon särskild utbildning nödvändig

  • Prisvärd och mycke flexibel

  • RS232 seriell Interface för PC styrning och dataöverförande

  • Software är kostnadsfritt och ingår i leveransomfattning!

Kundservice / tillgänglighet:

  • kortfristig leverans efter överenskommelse

  • från lager eller enligt avtal

Optionen

  • Överbelastningsskyddade lastcell med högt upplösning.  Täckt hela arbetsområden utan något problem

  • Lastcell finns även för låga krafter

  • Spännverktyg och tillbehör

  • Passande extensiometer

  • Dynamisk test - system för långvariga undersökningarna

  • komfortable styrnings - Software under Windows

  • Analys - Software

Tekniska data: ( 3KN Model TH2730)

  • 3 kN tryck- / dragkraft

  • 533 mm / 21 inch arbetsområden

  • Gränssnitt: RS 232

  • LCD med 2 radig visning: kraft, väg

  • Sträckmätning medels Encoder 0.01 mm upplösning

  • Lastcell: 0.03 % Linearitet 5 kN (Interface SM 5000)

  • Upplösning av lastcellen 100 000 delar

  • Förflyttningshastighet: 1-500 mm/min steglös inställbar under be-lastning

  • max. förflyttningshastighet: 800 mm/min

  • robust konstruktion av aluminium och V2a

  • 66 mm (2.6 inch) avstånd mellan den rörelseaxeln mot närmasta ytan.

  • Upplösning av kradtstyrning & kraftmätning 0.1 N

  • Upplösning av sträckstyrning & sträckmätning 0.01 mm

  • Låg vikt (ca. 48 Kg)

Tekniska data: ( 10 KN Model TH3630 )

  • 10 kN tryck- / dragkraft

  • 700 mm arbetsområden

  • Gränssnitt: RS 232

  • LCD med 2 radig visning: kraft, väg

  • Sträckmätning medels Encoder 0.01 mm upplösning

  • Lastcell: 0.03 % Linearität 5 kN (Interface SM 5000)

  • Upplösning av lastcellen 100 000 delar

  • Förflyttningshastighet: 1-500 mm/min steglös inställbar under belastning

  • max. förflyttningshasthet: 800 mm/min

  • robuste konstruktion av aluminium och V2a

  • Bredd av tvärhuvud är 400mm alltså 200mm avstånd mellan den rörelseaxeln mot närmasta ytan.

  • Upplösning av kraftstyrning & kraftmätning 0.1 N

  • Upplösning av sträckstyrning & sträck-mätning 0.01 mm

  • Låg vikt (ca. 98 Kg)




Maskinen kan styras medels PC och på skärmen kan
utföras parametrering som sedan sparas på filen.


Software härtill är kostnadfri och ingår i leveransomfattning!

Speciella kontrollkort behövs ej, även en vanlig Laptop med ledig serieringång är passande för PC-styrning programmet.
Parametrering av maskinen som styrs medels inbyggd kontrollers kan matas i öven PC och der integrerade micro-processor övertar styrning in realtid utan PC ..

Brottlast och andra kantdata känns automatisk igen och kanpå önskan skickas vidare till PC för utvärdering.

Automatiserade mätdata registrering med växlande parameter är över en enkel programmering - gränssnittställe (specialspråk) likaså möjlig.

Software ingår kostnadsfri i leveransomfattning!

Robust och kompakta upp-byggnad samt den relativ låga vikt möjliggör en snabb trans-port eller insats i mobila labbs såsom utställningarna.


mailto: G.May@ziwamat.se

Data liknande den mindre 3 KN maskinen likväl med mera kraft (10KN) och mera platsbehov (400mm*700mm)!

  • Förflyttningshastighet 550 mm/min

  • Slag 700 mm
    Kraft 10 kN


Rekommenderade fastspänningsverktyg / tryckplatta:

(ser exempel nedan och på förfrågan)

th 7-1:

enkel robust

fastspänningsverktyg

med excentriska rulla

th56-k:

universell liten

skruvspänningsverktyg

th229

liten pneumatisk

spännhuvud för

serierprovning

th23 - 56:

tryckplatta med

centrerspår i stål

utförande

Ritningarna och bilderna

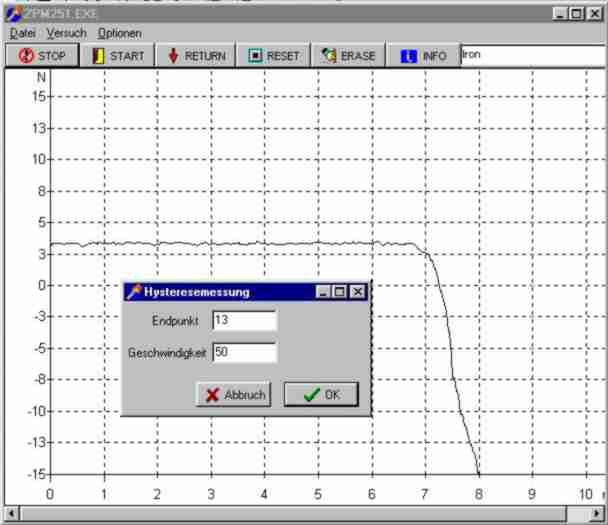

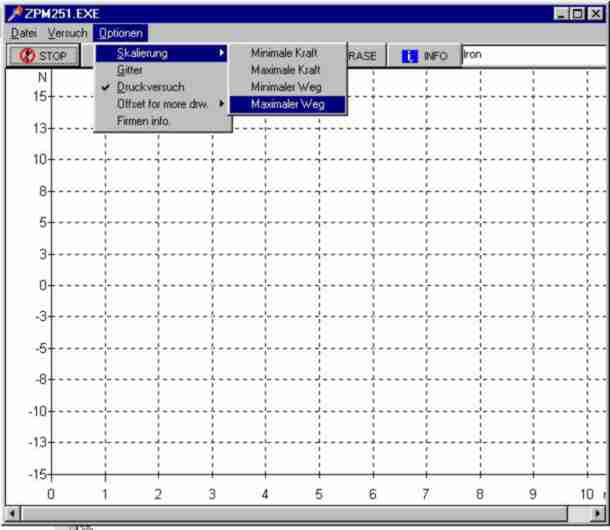

Dragprovningsmaskinen och Windows-Software

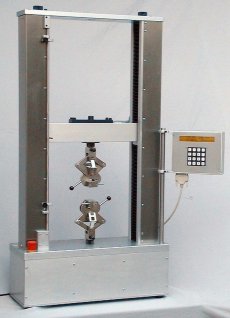

(nya 10 KN maskinen)
